SECCIONES

Se denomina sección a la intersección del plano de corte con la pieza (la superficie indicada de color rojo), como puede apreciarse cuando se representa una sección, a diferencia de un corte, no se representa el resto de la pieza que queda detrás de la misma.

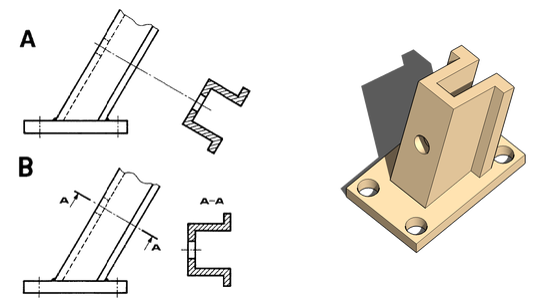

Sección abatida con desplazamiento

Este tipo de sección las dibujaremos lo más cercana posible a la pieza.

Las trazaremos con línea llena gruesa y las podemos situar de distintas formas:

• En la posición de proyección normal, cerca de la vista y unida a ésta mediante una línea de eje (trazo y punto). Fig. A.
• En posición diferente que la de la proyección, teniendo en este caso que indicarla e identificarla, según las normas establecidas. Fig. B.

Este tipo de sección es recomendable cuando se prevea que la acotación de una sección abatida puede recargar el dibujo con líneas la representación.

Sección abatida sin desplazamiento

Son representaciones de una parte determinada de la pieza que dibujaremos sobre el mismo eje o zona originaria.

Su contorno lo trazaremos con línea llena fina, así como el rayado de su superficie.
No se usará ninguna indicación ni identificación.

Este tipo de sección es recomendable en piezas de grandes dimensiones, cuando solo pretendamos representar un pequeño detalle de ellas.

También las podemos emplear para indicar los espesores de nervadura en piezas de fundición.

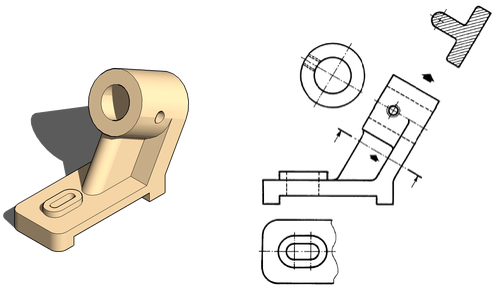

Secciones Auxiliares

En esta figura podemos observar que con las vistas realizadas, prácticamente queda definida la pieza a falta de unos pequeños detalles. Para aclarar estos detalles recurriremos a las secciones auxiliares.

La sección obtenida la representaremos sobre un plano paralelo al plano de corte.

La sección auxiliar debemos situarla lo más próximo posible a la vista, donde hemos indicado el recorrido de la misma.

Cortes y secciones

Nos podemos encontrar con piezas complicadas que tienen unas zonas interiores difíciles de representar. Para poder representar estas piezas, aparecen los cortes y las secciones.

Los cortes y secciones se realizan para conseguir mayor claridad en la representación de las piezas que tienen zonas ocultas.

También se practicarán cortes o secciones cuando exista la necesidad de acotar esas zonas ocultas en las piezas.

Proceso para la realización de un corte

Para la realización de un corte, primero es preciso que hagamos pasar un plano de corte por la parte de la pieza que seseamos descubrir, bien sea un agujero, un hueco, etc.

Seguidamente retiramos mentalmente la parte de la pieza que está situada entre el plano de corte y el observador.

Realizamos las proyecciones de la parte no eliminada de la pieza, como si se tratase de una pieza normal, con la excepción de que la superficie de pieza por donde pasa el plano de corte, debe estar rayada a 45º.

Dado que el corte es imaginario, la vista que no está representada en corte (en nuestro caso la planta) se representa entera, como si no hubiese corte.

El rayado tendrá la misma dirección en todas las zonas de la pieza por donde pase el plano de corte.

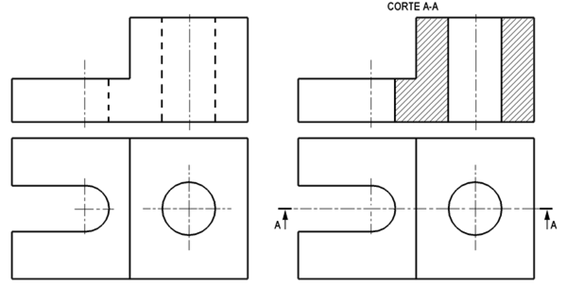

Representación de un corte

Como podemos observar las líneas ocultas (representadas con línea de trazos) correspondientes al alzado han sido eliminadas, consiguiendo por tanto un plano mucho más limpio y claro, siguiendo el principal criterio del dibujo industrial que debe ser la claridad y facilidad de la interpretación.

El plano de corte se representa con una línea de eje (línea y punto), resaltado con dos trazos gruesos al final y con dos flechas indicando la dirección de proyección del corte, además de la utilización de letras mayúsculas para identificar y denominar el corte. Si el plano de corte es evidente, no haría falta representarlo.

Diferencia entre corte y sección

Un corte se tendrá que representar con todas las líneas de contorno que contiene la pieza, una vez que eliminamos (imaginariamente) la parte que queda entre el plano de corte y el observador, mientras que una sección es la representación del plano de la pieza por donde pasa el plano de corte. Pensando en un aserrado, sería el trozo de pieza por donde pasase la sierra. Aprovechando el ejemplo anterior, tenemos:

• el corte A-A se verá la superficie de corte de la pieza y el contorno posterior de la pieza.
• la sección A-A, se verá únicamente la parte de la pieza por donde pasa el plano de corte.
